【技術應用】壓縮空氣管道長度和壓力損失的簡易計算

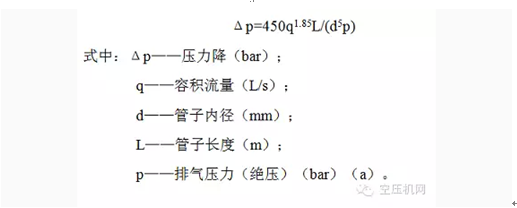

從空壓機排出到用氣設備的壓縮空氣的壓力，總是無法得到充分的利用，造成能源白白浪費。這些浪費主要表現在輸氣管道、閥門、彎道、氣流改變方向和節流上的阻力損失，阻力損失轉化成熱量散發在大氣中，造成壓力降。因此，必須有一種簡易實用的計算方法，計算管道長度和壓力損失，使阻力損失最小而投資最經濟。我們可以使用以下公式進行計算：
表1當量長度表
說明
：某些管道連接件及其在不同直徑管子中損失的影響，折算成當量長度，相當于增加管路的長度。
在計算壓縮空氣管道的各個部件時，可以采用表2許可壓力降的數值，作為許可的壓力降。

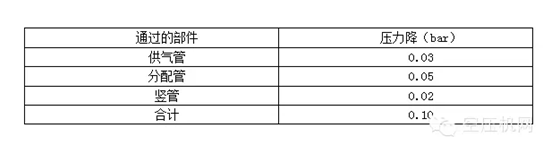

表2許可壓力降
說明：要使空壓機至最遠的用氣設備之間的壓力降不超過0.10bar。
由計算出管道各部件（供氣管、分配管和豎管）所需的管道長度。管道長度要修正，必須添加上閥門、彎管、接頭等的當量長度。計算時必須已經知道容積流、壓力、許可壓力降和管子長度。然后，根據最近的數值，為輸氣系統選用一個較大的標準管道。
例：現有一管道長23m，管子內徑80mm，通過的壓縮空氣容積流量140L/s。管道線路中有8個彎頭，彎徑與內徑相等，初始絕對壓力為8bar。求通過管道的壓降有多大？
解：已知：L1=23m；d=80mm；q=140L/s；p=8bar
首先必須求出8個彎頭的當量長度，由表1當量長度表可以查到當量長度為1.3m，總管道長度則為：
L=1.3×8+23=33.4m
由此得出，管道總壓力降為0.0054bar，符合表2許可壓力降要求。
